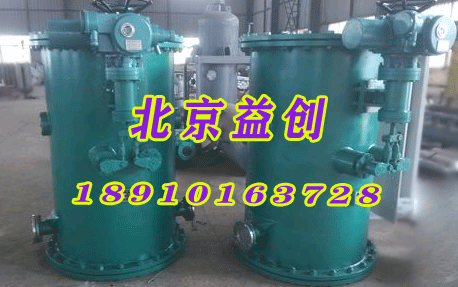

凝汽器膠球清洗裝置由收球網,膠球輸送泵,裝球室,控制器,膠球及閥門管路等部件組成.它借助水流的作用將大于凝汽器冷卻管內徑的清潔膠球擠過冷卻管,對冷卻管進行反復擦洗.該裝置可在機組不用停機、不減負荷的條件下,膠球在線清洗凝汽器冷卻管內污垢及帶出雜質,提高凝汽器內冷卻管清潔度，提升凝汽器真空度和汽輪機熱效率. 膠球在線清洗裝置可按您的需求隨時投入膠球自動清洗狀態,始終保持凝汽器冷卻管內的清潔,延長冷卻管的使用壽命,提高發電廠的經濟效益,保障機組安全的運行.
我公司生產的膠球清洗裝置系統設計結構合理,性能穩定可靠.其SF型收球網采用不銹鋼雙柵格網板分流型結構.另有適用于中小型機組的SD型單柵格網板及SL型漏斗式收球網.具有操作方便,膠球回收率高(≥96%)等特點.
選用合適的清潔膠球,球的濕態直徑比冷卻管內徑略大一點（約1-2mm）,且濕態比重和水相近.將膠球從裝球室手孔處投入裝球室內,數量為凝汽器進水室銅管數的10%左右.然后啟動膠球泵,打開系統兩端球閥,膠球就在此循環水進口壓力略高一些的水流帶動下,進入凝汽器水室.因膠球是一個多微孔柔軟的彈性體,在循環水進出口壓力差的作用下被擠壓通過冷卻管,對冷卻管內徑進行一次抹擦,使管內壁污垢隨水流帶出,膠球、循環水經過水管進入收球網,在收球網板的阻攔下,把膠球分離出來,由膠球泵抽出重新回到裝球室,如此循環往復對凝汽器冷卻管實現連續清洗.
三、膠球清洗裝置各組成部份的性能及結構簡介
1. 收球網
膠球清洗裝置的關鍵設備是收球網，其效果決定于收球率，而收球率又決定于收球網的完善度。過去，收球網有SL型與SF型等種類，實踐證明這類收球網效率低，膠球損失大，主要表現在：收球率低而不穩、嚴密性差、卡球等；膠球泵出力不足時，收球率明顯下降；收球網水力工況不穩時，收球率也明顯下降。
針對現有收球網的上述缺點，根據循環水進出管的直徑大小，設計了單板式SD型收球網（適用于公稱直徑≤DN900的母管中）和“V”型雙板式SQ型收球網（可用于公稱直徑≥DN800的母管中）兩大系列。
1.1 單板式收球網（SD型）
SD型單板式收球網在保持了原有收球網相對穩定性的基礎上，在內部網板及下部出球口處進行了針對性的改進設計，使得網板呈整體式結構，采用隔圈、螺桿壓緊式結構，保證各柵條間的距離及整體的強度，不夾球、不變形；出球口加裝了一套“壓頂裝置”防止網板經長期運行產生變形與出球口貼合不牢。
1.2 雙板式收球網（SQ型）
SQ型收球網是一種新型收球網，具有以下特點：①改變收球網的結構型式，收球時，網片呈“V”型，雜草、雜物及膠球集中于網片底部，有效地克服了跑球、卡球現象。不收球時，網片呈“A”型狀，可以對網片進行反沖洗。②采用強制性回收膠球機構，把膠球及雜物直接送到膠球泵入口處。③去除了關斷閥、調節閥等活動部件，使其結構簡單，操作方便且體積也比原來的收球網縮小了1/3。④由于采取了強制回收，所以對膠球泵出力要求不高，且不受流速、流量大小的影響，膠球回收率可達95%以上。
該型號的收球網由筒體、柵網板、電動推桿、螺旋輸送機構等部件組成，收球時，柵網板呈“V”型，膠球雜物及水垢等沿柵網板表面下滑到收球網底部，并被螺旋機構強制送到膠球引出管，由膠球泵抽吸至裝球室進行下一輪清洗。不收球時，利用電動推桿，曲柄機構使柵網板呈“A”型，此時既可以減小水阻，又可以利用水流對柵網板進行反洗，使遺留在柵網板上的雜物被水流沖去，保證收球效率。
2. 二次濾網
二次濾網是冷卻水凈化裝置的主要設備之一，它清除了大于6mm以上的雜物，對保障膠球的暢通無阻和凝汽器的正常工作，起到了關鍵作用。
我公司生產的二次濾網有：外旋式濾網（WE型）、切換式濾網（FE型）、電動射流反沖式濾網（DYL型）、全密封電力傳動反沖式濾網（DII型）可供選擇。詳見專項說明書。
3. 裝球室
裝球室是膠球清洗裝置中用于放球、取球、存儲和觀察膠球循環情況的裝置。它由外殼、漏斗、切換閥等組成，并配有觀測窗、放氣、放水閥門等。
4. 膠球泵
膠球泵是膠球清洗系統中使膠球進行不斷循環的動力設備。該泵是一個專用的無障礙離心泵，其葉輪由兩葉片構成的管狀通道，具有不堵塞、不切球和膠球磨損小等優點。
5. 分匯器
分匯器是一個三通（管）閥。通過其中導向板的切換可使膠球進入需要清洗的一側凝汽器中。它也可作為收球網膠球引出管的匯合和膠球管的分流三通管使用。
