立式真空除氧器安裝制造法蘭組件與焊接說明

      立式真空除氧器安裝制造法蘭組件與焊接說明，用于立式真空除氧器中的矩形錐管平焊法蘭組件，在焊接后發生了變形，從而影響到法蘭的密封性和裝配性。通過對矩形錐管平焊法蘭組件出現焊后變形的原因進行分析，提出了改進措施，并再次對本部件進行驗證性制造，驗證了原因分析及改進措施的合理性，為類似工件的制造提供經驗參考。
      某項目立式真空除氧器中的矩形錐管平焊法蘭組件，在焊接后發生了變形，且經過返修處理后仍然達不到設計要求，從而導致焊接后的矩形錐管平焊法蘭組件不能滿足設備的裝配及密封要求，造成了人力、物力的浪費及工期的拖延。

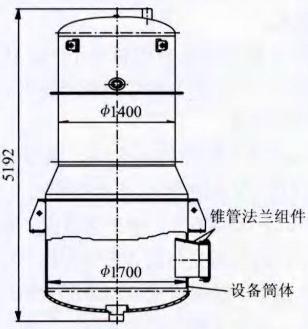

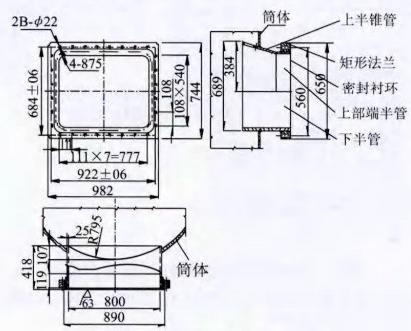

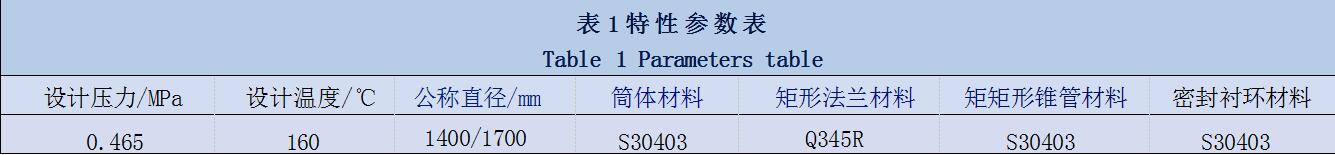

      該立式真空除氧器的裝配圖及錐管法蘭組件在設備中的位置如圖1所示，矩形錐管平焊法蘭部件如圖2所示，設備及錐管法蘭組件的材料、尺寸等特性參數如表1。
1立式真空除氧器原矩形錐管法蘭組件與設備筒體組焊的工藝順序及變形情況
      矩形錐管與設備筒體和矩形法蘭的制造工藝順序如下：
      (1)加工矩形法蘭為成品。
      (2)加工密封襯環外形至圖紙尺寸，厚度方向留3mm余量。
      (3)加工上半錐管為成品。
      (4)加工上部端半管為成品。
      (5)加工下半管為成品。
      (6)找正組對并焊接矩形錐管。
      (7)對矩形錐管焊縫進行無損檢測(100%RT+100%PT)。
      (8)焊接矩形錐管與筒體。
      (9)焊接法蘭與矩形錐管。
      (10)組焊后尺寸檢查，檢漏孔氣密性檢查。
      (11)焊接不銹鋼襯環。

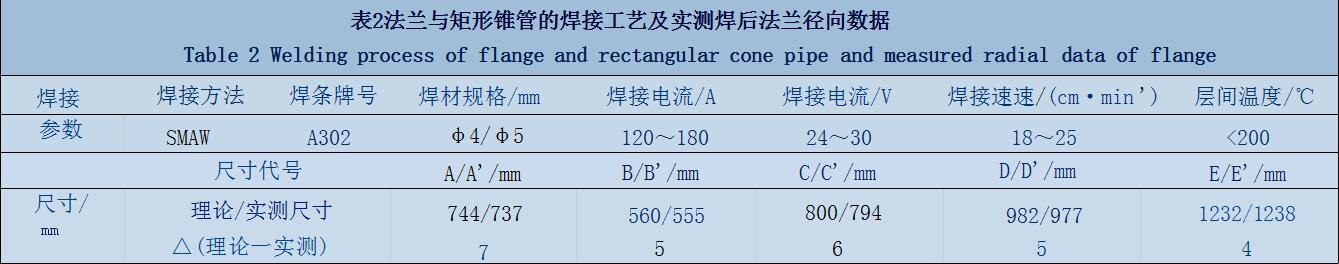

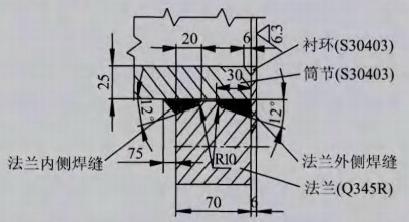

      (12)精加工襯環密封面。法蘭與矩形錐管的焊接坡口形式(見圖3),法蘭與矩形錐管的焊接工藝見表2。

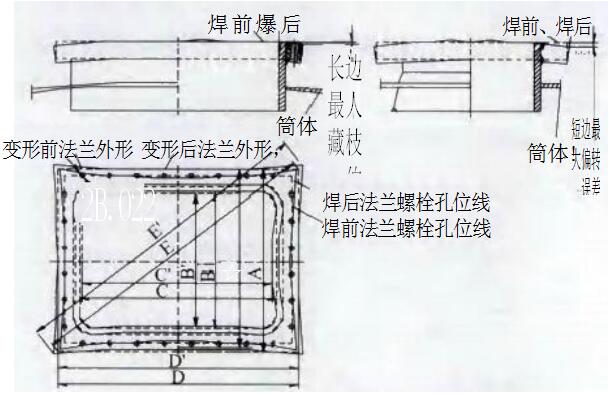

      法蘭與矩形錐管焊接完成后，測量法蘭的相關尺寸，發現矩形法蘭發生了軸對稱變形，如圖4中主視圖。長邊短邊的上下平面均呈弓狀變形，由法蘭長邊短邊中心向兩邊逐漸偏轉，四個角均向帶筒節的方向偏轉，長邊大偏轉值為7mm,短邊大偏轉值為5mm。法蘭的內外側面沿法蘭長側面短側面向法蘭中心逐漸收縮，長邊短邊的中心處收縮變形量大，收縮量分別為△C=6mm和△B=5mm,法蘭面向如圖所示的方向翻轉。法蘭變形見圖4。實測法蘭徑向相關數據見表2。
注：表中A、B、C、D、E為理論尺寸，A'、B'、C'、D'、E'為焊后實測尺寸。
立式真空除氧器實測數據顯示：
      (1)矩形法蘭上平面的誤差超出平面度標準誤差值(標準平面度誤差值為±0.3M)。
      (2)法蘭平面誤差與理論誤差值差異較大。使該法蘭的密封面不能加工，造成法蘭無法裝配。
      (3)法蘭內外側面徑向變形嚴重，使法蘭的內插件無法裝入設備內部。
2立式真空除氧器原因分析
      綜上測量結果，從設備的結構特點、材料差異、焊接位置、組裝順序及焊接順序等方面對其進行原因分析，如下：
      (1)法蘭與錐管均為矩形，其整體剛性差。相比較而言，矩形法蘭和錐管4個角的剛性好，錐管長短邊中間的剛性差，由于焊接時焊縫環向焊接收縮，使矩形法蘭在圖4俯視圖所示平面內形成了由四個角逐漸向中間收縮，呈四角星狀變形，而且長邊短邊中間收縮量大。
      (2)法蘭和矩形錐管的材料不同，線膨脹系數差異導致焊后不同材料側的焊縫收縮量不同，進而加劇了法蘭的變形量。
      (3)矩形錐管的結構不合理，限制了法蘭的組裝順序。如圖2左視圖所示，矩形錐管由上半錐管(不規則U形)、上部端半管、下半管組成，矩形錐管的結構決定了該組件需先與設備筒體焊接，完畢后才能與矩形法蘭組焊，這使得法蘭與矩形管的焊接只能在設備上進行，使焊工操作時的視線、位置、順序及焊接工裝的設置等均受到限制，這些不利因素也是法蘭變形的原因。
      (4)焊接工藝不合理，由于手工施焊的焊接速度不均勻且較快，焊條規格大，導致焊接熱輸入量過大，使法蘭變形量加大。
      (5)焊接順序不合理，焊接采用單側連續焊接，使法蘭焊接區周向受熱部分受到焊縫冷卻時收縮應力的作用，使法蘭發生了平面變形。同時由于這個焊接收縮力使法蘭內側周長變小，而法蘭外側處于較低的溫度，且焊肉少，焊接熱輸入影響小，剛性較好，收縮量小，從而使法蘭斷面扭轉，形成法蘭面翻轉的現象，造成法蘭螺栓孔中心軸線不再與筒體軸線平行，使螺栓孔達不到裝配要求。事實證明這個翻轉的力非常大，在完成法蘭與矩形錐管焊接后，即使采用加熱施壓等方式對其進行校形，也無法顯著改善其變形。
3立式真空除氧器改進措施
      針對法蘭焊接變形是因法蘭剛性差、焊接受熱不均和矩形錐管結構不合理等原因，對矩形錐管結構進行調整，并采取相應措施對該部件再次制造，如下：
      (1)調整矩形錐管的結構(見圖5),將下半管分成內下半管和外下端半管，內下半管與上半錐管焊接成一體，外下端半管與上部端半管焊接成一體，從結構上將矩形錐管矩分成兩段，一段與筒體焊接，一段與法蘭焊接，后按圖中所示處將兩件焊為一體。調整后的結構使矩形錐管與筒體的制造難度降低，避免了矩形法蘭與已焊到設備筒體上的矩形錐管的直接焊接，使矩形法蘭焊接的控制變形措施容易實現。

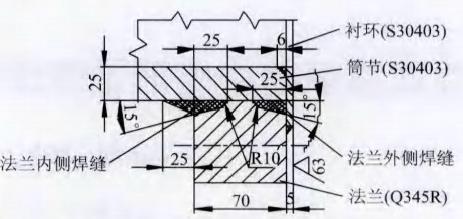

      (2)調整法蘭的焊接坡口(見圖6),使法蘭內外側的焊接金屬填充大致相當，以減小法蘭平面的變形量。
      (3)焊前對法蘭內側增加剛性支撐，減少法蘭內側的收縮量。

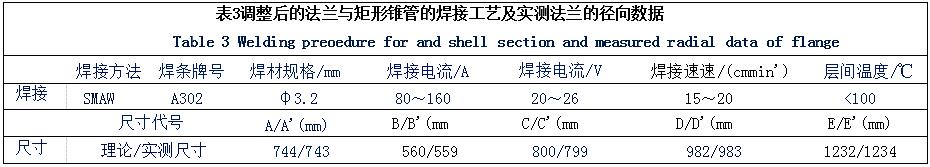

      (4)調整焊接順序和焊接參數，焊接時采用對法蘭內外側焊縫交替焊接的焊接方法進行焊接，即一側焊完一遍(周圈)后再焊接另一側，采用細焊條(φ3.2mm);小電流，并嚴格控制焊道層間溫度。調整后的法蘭與矩形錐管的焊接工藝參數見表3。
      (5)焊接過程中適當釋放應力：除一層和后的表層焊縫外，其余各層焊完一周后，采用錘擊法釋放應力，應力的釋放可減少焊縫區的收縮，從而明顯減少法蘭變形量。
      (6)法蘭厚度和外形尺寸均留焊后加工余量。按上述措施對矩形錐管法蘭進行制造、焊接。
焊后經實測:法蘭長邊和短邊上表面平面度大偏
轉分別為2.5mm,1.5
mm。
經機加工后的上下面平
面度大誤差為土0.25
mm,
，標準平面度誤差值為
+0.3W，未超出標準平面度誤差;焊接法蘭密封襯
環，襯環厚度應留量2mm左右，經加工后的密封襯
環的平面度為士0.2mm,
符合法蘭密封的平面度要
求，無損檢測結果亦為合格。法蘭徑向(圖4俯視圖)
數據見表3。

      通過原因分析及改進措施實施后的結果表明，采用合理的矩形錐管結構、法蘭坡口形式、增加焊接支撐、合理焊接順序和焊接參數、對焊縫區應力的釋放和預留法蘭焊后加工余量等措施，可有效地預防和控制矩形錐管法蘭組件的焊接變形，確保法蘭的裝配及密封要求。
