真空除氧器用給水泵技術特點及結構示意圖分析

     真空除氧器用給水泵技術特點及結構示意圖分析，在化工生產領域，目前工業鍋爐常用的除氧方式有熱力除氧、解析除氧、真空除氧、氧化還原樹脂除氧、爐內加Na2SO3除氧、海綿鐵粉過濾除氧等幾種方法，以上除氧方法，用在工業鍋爐上有許多不完善之處，特別是對無氧水體有特殊要求的領域，真空除氧器給水泵被普遍應用，除氧器的主要作用是除去給水中的氧氣，保證給水的品質。水中溶解了氧氣，就會使與水接觸的金屬腐蝕；在熱交換器中若有氣體聚集就會妨礙傳熱過程的進行，降低設備的傳熱效果。因此水中溶解有任何氣體都是不利的，尤其是氧氣，它將直接威脅設備的安全運行。真空除氧器給水泵本身又是給水回?zé)嵯到y(tǒng)中的疏水、化學補水及全廠各處水質合格的疏水、排氣等均可通入真空除氧器匯總并加以利用,減少發電廠的汽水損失。
     目前，現有的真空除氧器用給水泵由于水流的沖刷，造成汽蝕、磨損、腐蝕和化學浸蝕以及容積損失和機械損失等問題，使得水泵的工作效率越來越低。真空除氧器用給水泵，能夠?qū)崟r(shí)調節泵殼內壓力。
     技術方案是，真空除氧器用給水泵，包括泵殼，泵殼分別設置有入口和出口，泵殼上設置有排水閥，泵殼分別連接有位于其兩側的與一軸承箱底部和二軸承箱底部，泵殼中設置有主軸，主軸鍵連接有葉輪，葉輪位于泵殼中，主軸一端穿過泵殼伸入一軸承箱，主軸另一端穿過泵殼和二軸承箱設置有泵端聯軸器，泵端聯軸器通過柱銷連接有電機聯軸器，主軸與泵殼之間設置有密封件。
     特點還在于，泵殼內壁與葉輪之間設置有殼體耐磨環。泵殼上設置有多個通孔，其中一個通孔處設置有氣閥，其他通孔處均設置有一螺堵。
     一軸承箱靠近泵殼一側通過螺栓連接有一軸承蓋，一軸承箱與一軸承蓋之間設置有墊圈，一軸承蓋被主軸穿過，一軸承蓋與主軸之間設置有一油封，一軸承蓋靠近泵殼一側設置有一擋水環，一擋水環套合在主軸上，主軸上設置有一軸承，一軸承位于一軸承箱中，一軸承兩端分別設置有軸承螺母和一定距環，軸承螺母和一定距環均套合在主軸上，軸承螺母和一軸承之間設置有墊圈，一軸承箱中設置有一管狀游標，一軸承箱上設置有兩個通孔，兩個通孔處分別設置有二螺堵和一透氣帽。
     二軸承箱靠近泵殼一側通過螺栓連接有二軸承蓋，二軸承蓋與一軸承箱之間設置有墊圈，二軸承蓋被主軸穿過，二軸承蓋靠近泵殼一側設置有二擋水環，二擋水環套合在主軸上，主軸上設置有二軸承，二軸承位于二軸承箱中，二軸承一端貼合設置有二定距環，二軸承箱中設置有二管狀游標，一軸承箱上設置有通孔，通孔處設置有二透氣帽。
     密封件包括設置在葉輪一側的軸套，軸套套合在主軸上，軸套與葉輪之間設置有墊圈，軸套上沿遠離葉輪的方向依次設置有節流環、填料和填料壓蓋，節流環通過銷與泵殼連接，填料壓蓋通過螺栓與泵殼連接。
     密封件共設置有兩個，且兩個密封件對稱設置在葉輪兩側。
     效果是，真空除氧器用給水泵結構簡單，使用方便；便于操作，易于維護；能夠通過調節排水閥實時調節本發明泵殼中的壓力，安全性能高；能夠有效降低氧腐蝕；給水效率高，具有良好的實用性。

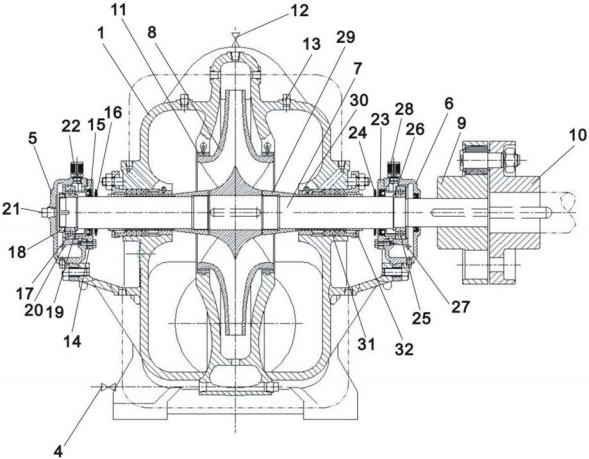

     圖1是真空除氧器用給水泵的結構示意圖；

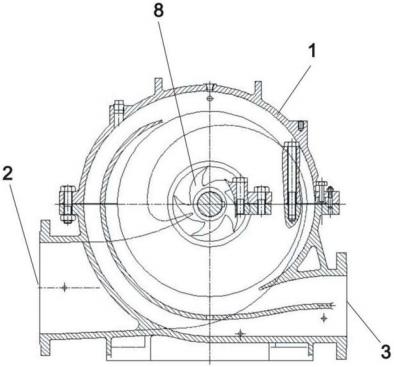

     圖2是真空除氧器用給水泵中泵殼的結構示意圖。
     圖中，1.泵殼，2.入口，3.出口，4.排水閥，5.一軸承箱，6.二軸承箱，7.主軸，8.葉輪，9.泵端聯軸器，10.電機聯軸器，11.殼體耐磨環，12.氣閥，13.一螺堵，14.一軸承蓋，15.一油封，16.一擋水環，17.一軸承，18.軸承螺母，19.一定距環，20.一管狀游標，21.二螺堵，22.一透氣帽，23.二軸承蓋，24.二擋水環，25.二軸承，26.二定距環，27.二管狀游標，28.二透氣帽，29.軸套，30.節流環，31.填料，32.填料壓蓋。
