空氣壓縮機水冷管殼式冷凝器膠球自動在線清洗裝置產品介紹

       空氣壓縮機水冷管殼式冷凝器膠球自動在線清洗裝置，特別是一種適用于管殼式空氣壓縮機冷冷凝器膠球自動在線清洗裝置領域。
       目前市場上還沒有針對空氣壓縮機用膠球在線清洗裝置，當空壓機冷凝器結垢時，只有通過停機進行化學清洗或者人工捅刷，在兩個清洗周期內，空壓機因為冷卻效果逐漸變差，而導致效率逐漸降低。
       目前，現有使用的清洗裝置有兩類：一類是一個獨立的膠球清洗系統裝置；二類是在冷凝器的進出口設置四通換流向裝置進行清洗，此兩類在線清洗裝置僅適合管殼式水冷冷凝器，做成滿足適合管殼式空壓機冷凝器膠球自動在線清洗裝置，其體積大、成本高，且要配備大功率收發球裝置使用，對空氣壓縮機的水冷管殼式冷凝器清洗效果不理想，如果將其改裝成適合空壓機水冷冷凝器的在線清洗裝置，管路復雜、設備體積大。
       冷凝器膠球自動在線清洗裝置管路復雜、設備體積大的缺點，一種新的空氣壓縮機水冷管殼式冷凝器膠球自動在線清洗裝置，其通過特殊的結構設計，大大減小了清洗裝置的體積及結構。
       技術方案是：一種空氣壓縮機水冷管殼式冷凝器膠球自動在線清洗裝置，清洗裝置包括上腔體機構、收發球裝置和下腔體機構，上腔體機構、收發球裝置和下腔體機構層疊設置，上腔體機構上設有冷凝器出水接管和出水管，管直徑為DN32/DN40/DN50/DN65/DN80/DN100,收發球裝置頂部開有收球進水口和收球出水口，上腔體機構內設有收球濾網，收球濾網連通在冷凝器出水接管和收球進水口之間，下腔體機構上設有進水管和冷凝器進水接管，管直徑為DN32/DN40/DN50/DN65/DN80/DN100,收發球裝置底部設有發球進水口和發球出水口，下腔體機構內設有過濾網，過濾網設置在發球進水口和發球出水口之間，收發球裝置內設有內旋轉筒體和外筒體，內旋轉筒體和外筒體相互套裝在一起，且能夠相對轉動，執行器驅動內旋轉筒體轉動，外筒體上對應于收球進水口、收球出水口、發球進水口和發球出水口位置處分別設有通孔，內旋轉筒體上一側對應于外筒體上的通孔的位置處開設有兩個通孔，內旋轉筒體內部設有膠球濾網。
       收發球裝置側面設有具有加放球功能的觀球視鏡，具有加放球功能的觀球視鏡與內旋轉筒體相連通。上腔體機構、收發球裝置和下腔體機構內對應設置有Z字形隔板。上腔體機構和下腔體機構內的Z字形隔板上分別開有通孔。下腔體機構上設有手孔，手孔對應于過濾網設置。收球濾網呈L形筒狀，一端連接在冷凝器出水接管上，另一端連接在收球進水口上。膠球清洗裝置還包括膠球自動清洗控制器，膠球自動清洗控制器控制執行器工作。膠球濾網呈錐形。
       在發球時，將膠球發入冷凝器進水管道中，膠球依靠水壓差擦洗掉換熱管內壁的污垢，在冷卻水出口端通過上腔體機構回收膠球至內旋轉筒體形成一個清洗循環，通過微電腦控制程序設置清洗頻率和次數，達到自動在線清洗功能�？梢允冀K保持空氣壓縮機水冷管殼式冷凝器內壁潔凈，提高換熱效率，降低能耗，節約能源。設計緊湊、簡單，運行可靠，外觀美觀，占用空間小，適用于空氣壓縮機水冷管殼式冷凝器膠球自動在線清洗。
下面將結合附圖和具體實施方式對本發明做進一步說明。
附圖說明

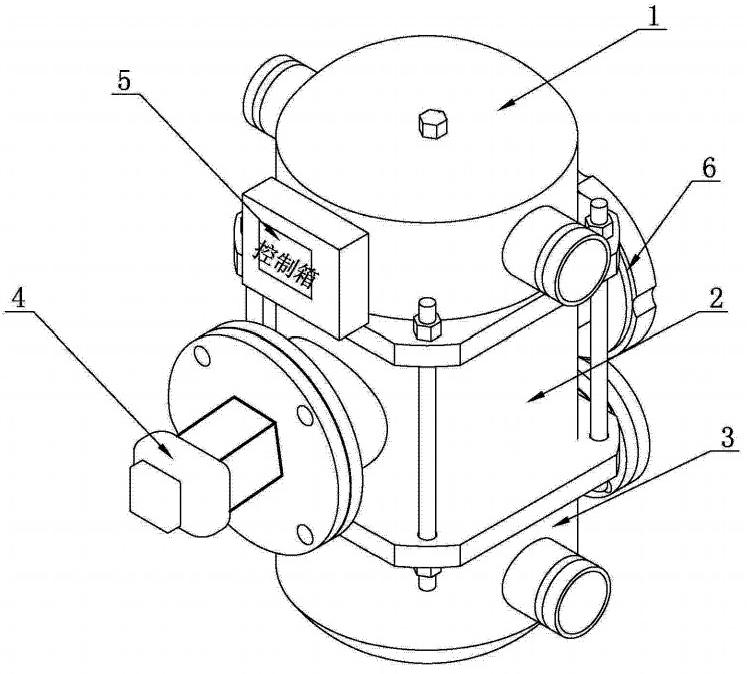

       圖1為冷凝器膠球自動在線清洗裝置立體結構示意圖。
       圖2為冷凝器膠球自動在線清洗裝置正視結構示意圖。

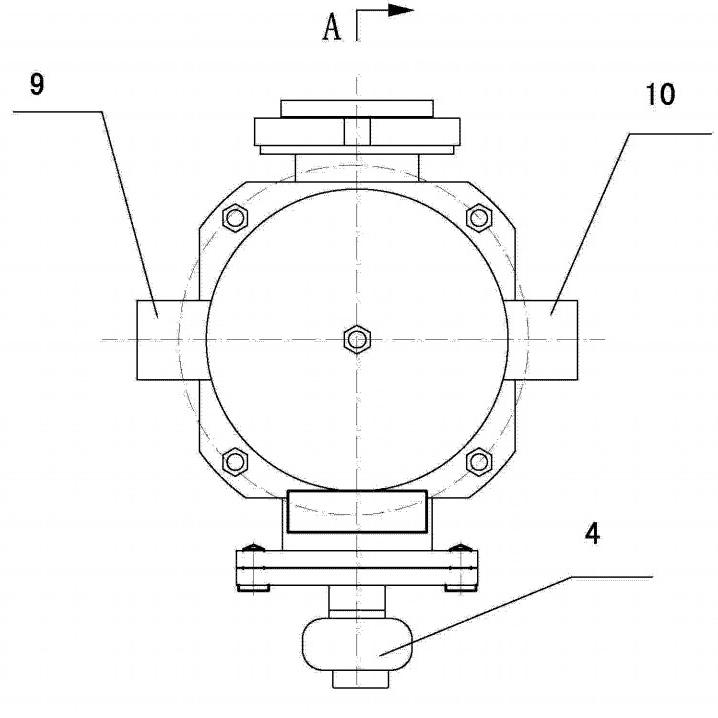

       圖3為冷凝器膠球自動在線清洗裝置俯視結構示意圖。

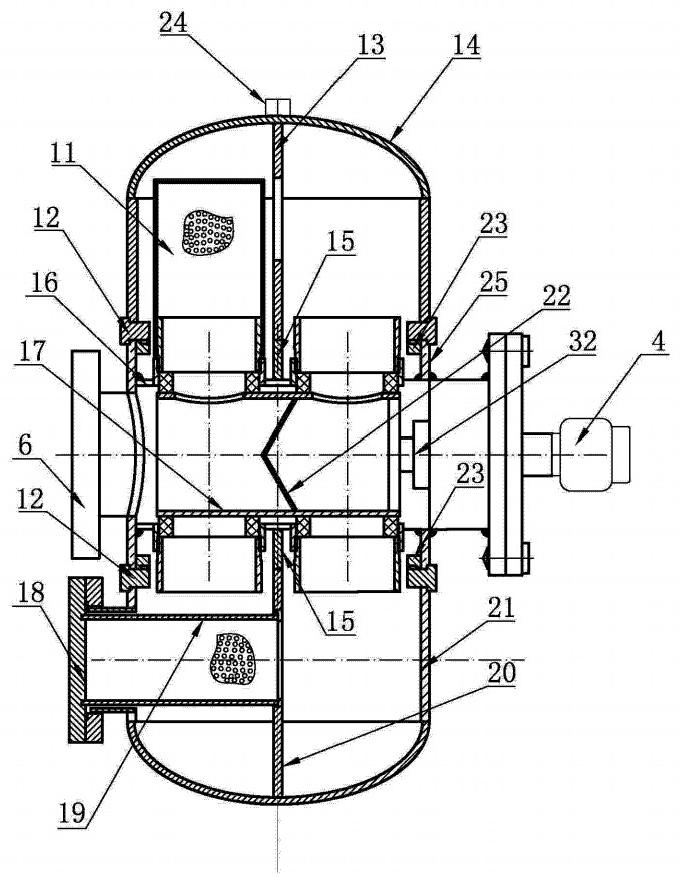

       圖4為圖3的A-A剖面結構示意圖。

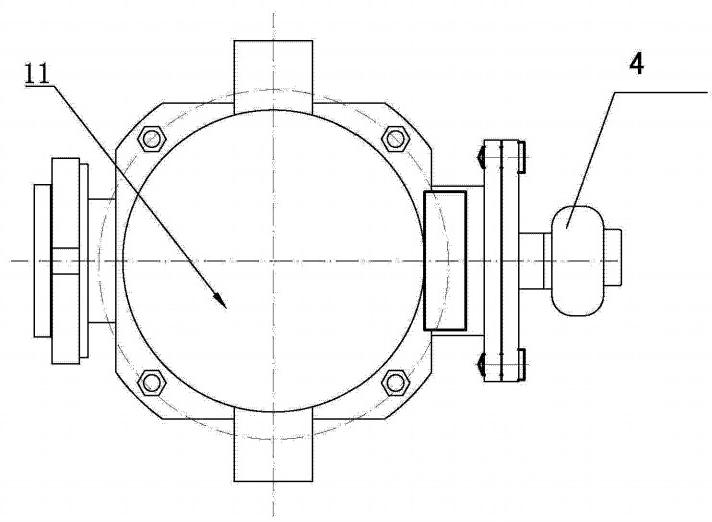

       圖5為冷凝器膠球自動在線清洗裝置內部結構俯視示意圖。

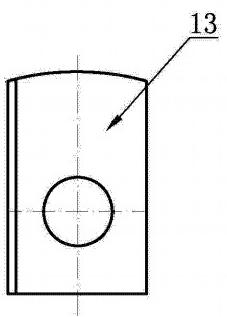

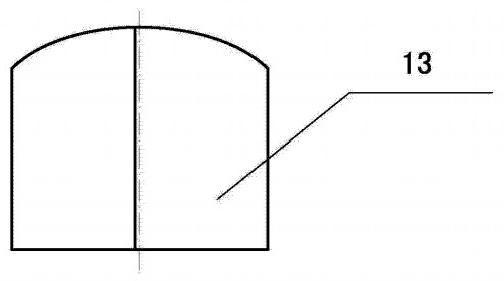

       圖6為上腔體機構Z型隔板正視結構示意圖。

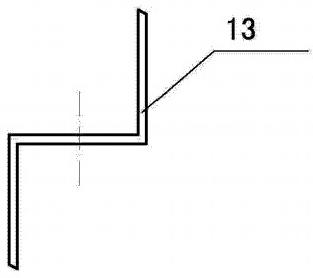

       圖7為上腔體結構Z型隔板側視結構示意圖。
       圖8為上腔體結構Z型隔板俯視結構示意圖。

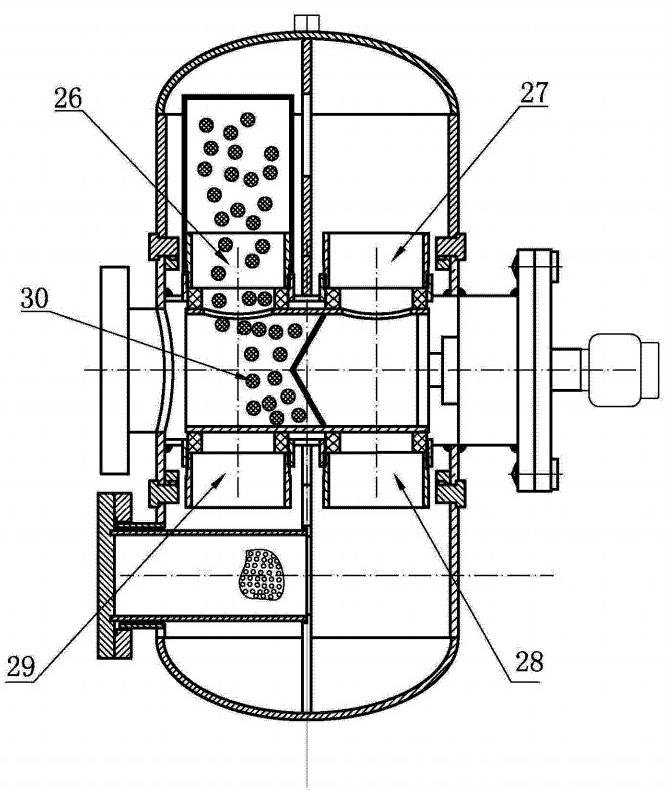

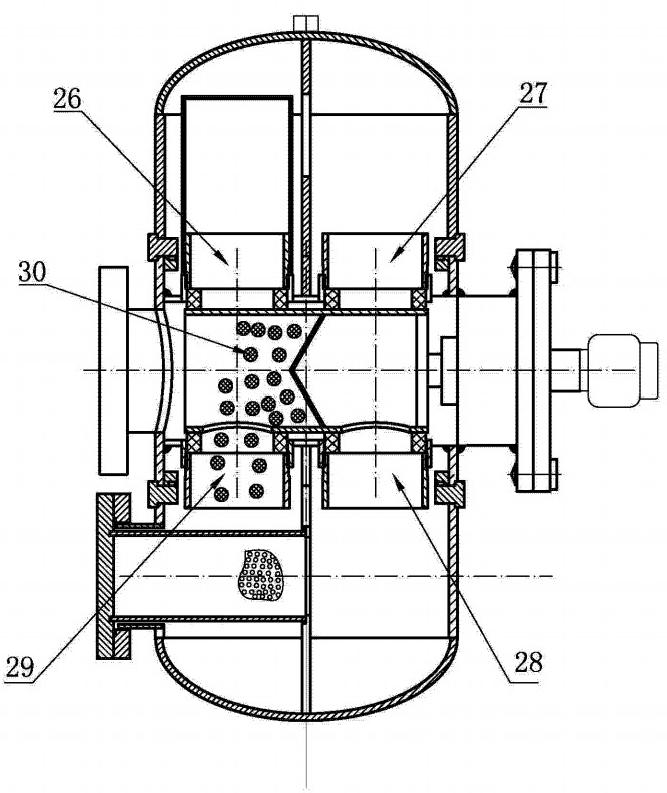

       圖9為冷凝器膠球自動在線清洗裝置收球狀態內部結構示意圖。

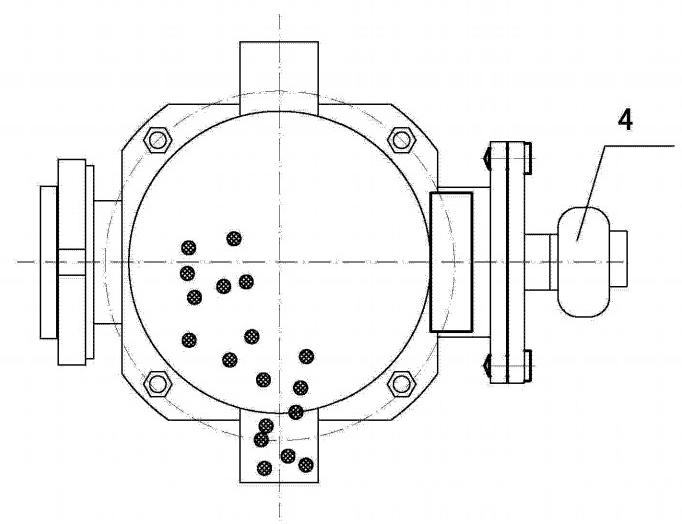

       圖10為冷凝器膠球自動在線清洗裝置收球狀態內部橫向結構示意圖。
       圖11為冷凝器膠球自動在線清洗裝置發球狀態內部結構示意圖。

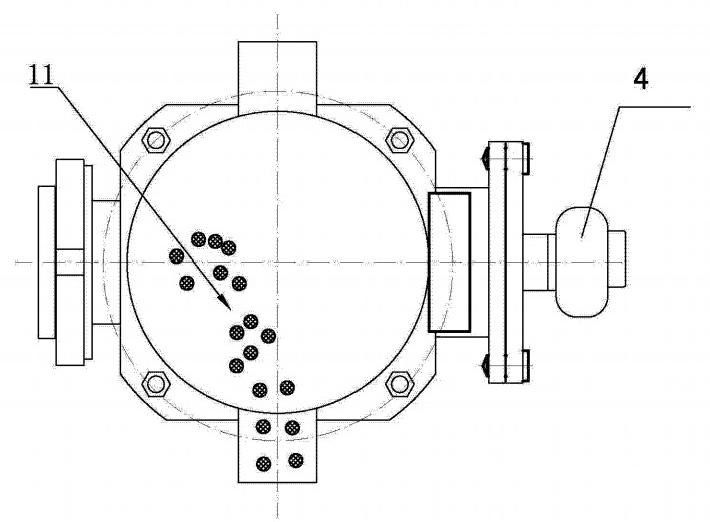

       圖12為冷凝器膠球自動在線清洗裝置發球狀態內部橫向結構示意圖。

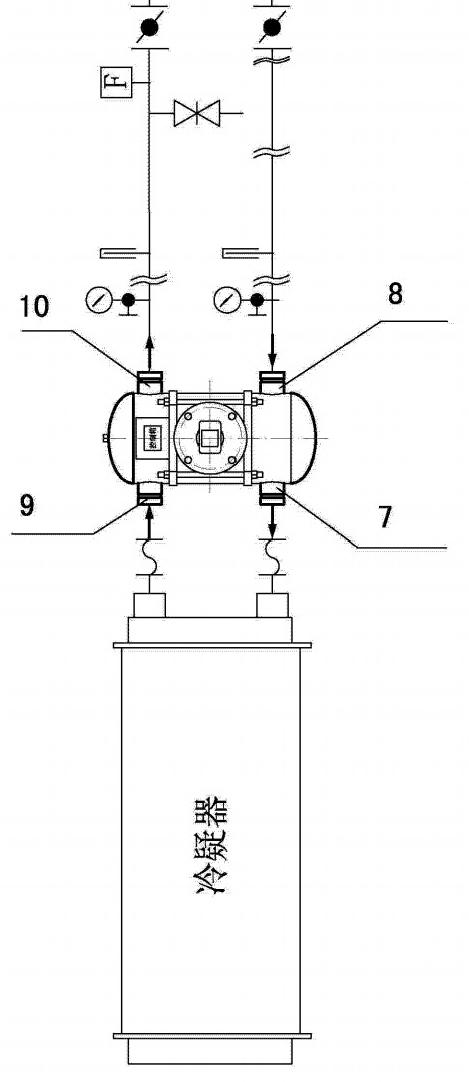

       圖13為冷凝器膠球自動在線清洗裝置使用系統結構示意圖。
       圖14為冷凝器膠球自動在線清洗裝置分解狀態結構示意圖。
       圖中，1-上腔體機構，2-收發球裝置，3-下腔體機構，4-執行器，5-控制器，6-具有加放球功能的觀球視鏡，7-進水管(管直徑為DN32/DN40/DN50/DN65/DN80/DN100),8-冷凝器進水接管(管直徑為DN32/DN40/DN50/DN65/DN80/DN100),9-冷凝器出水接管(管直徑為DN32/DN40/DN50/DN65/DN80/DN100),10-出水管(管直徑為DN32/DN40/DN50/DN65/DN80/DN100),11-L形收球濾網，12-密封壓環，13-上腔體機構Z型隔板，14-上殼體(上腔體機構殼體),15-收發球裝置Z型隔板，16-外筒體，17-內旋轉筒體，18-手孔，19-過濾網，20-下腔體機構Z型隔板，21-下殼體(下腔體機構殼體),22-錐形濾網，23-密封環，24-通氣孔，25-中殼體(收發球裝置殼體),26收球進水口，27-收球出水口，28-發球進水口，29-發球出水口，30-膠球，31-絲桿，32-傳動軸，33-一密封圈，34-二密封圈。
